بررسی ریبال کردن چیپست های BGA تلویزیون

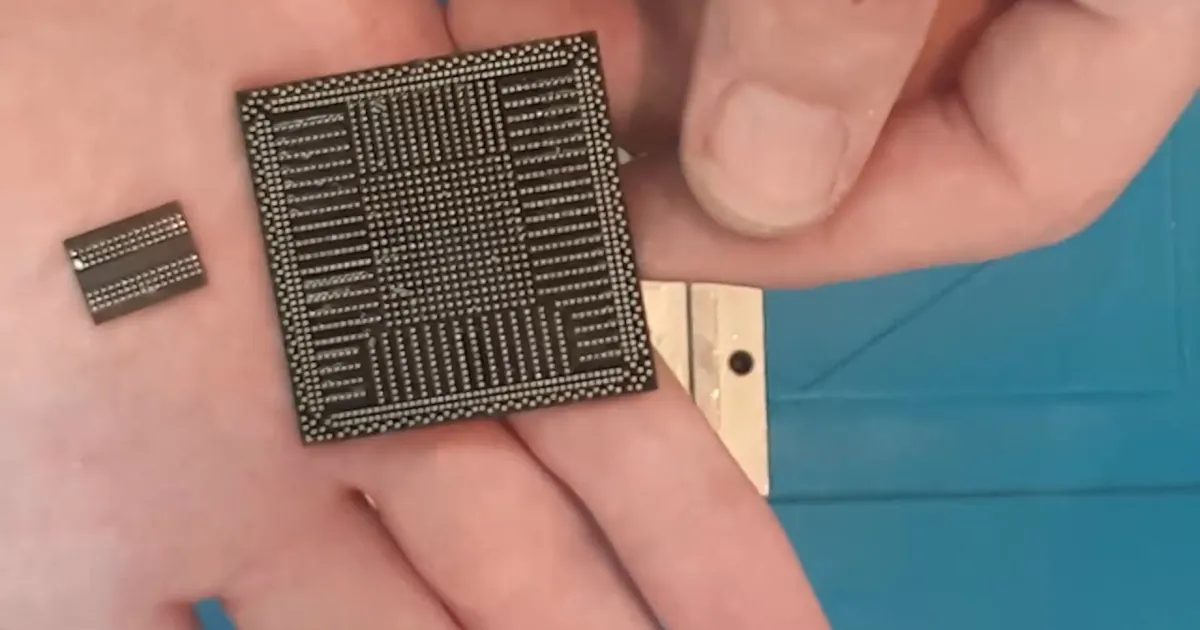

در گذشته های نه چندان دور چیپ های الکترونیکی چندان پیچیده نبودند و معمولا تعداد پایه هایی کمی داشتند که پس از عبور از سطح برد الکترونیکی در پشت آن لحیم می شدند. ولی امروزه بردهای الکترونیکی بسیار پیچیده شده اند. هر کدام از این برد ها چندین لایه دارند که ارتباط  برخی از قطعات الکترونیکی روی برد را ممکن می سازند. به همین دلیل در بسیاری از مواقع چیپ ها به گونه ای طراحی می شوند که به جای اینکه پایه آن ها از برد عبور کند روی سطح لحیم شوند. به این نوع طراحی اصلاحا  BGA اطلاق می شود. این واژه مخفف عبارت Ball Grid Array است که می توان آن را ماتریس شبکه توپی ترجمه کرد. این چیپ ها معمولا اتصالات بسار پیچیده ای را با سطح برد ایجاد می کنند. اشکالی که در این طراحی وجود دارد این است که هر از گاهی ممکن است ارتباط بین چیپ BGA با برد قطع شود و تلویزیون شما به صورت کامل از کار بیفتد. برای ترمیم این مشکل از فرآیندی استفاده می شود که به اصطلاح به آن ریبال یا ترمیم پایه های چیپ BGA می گویند.

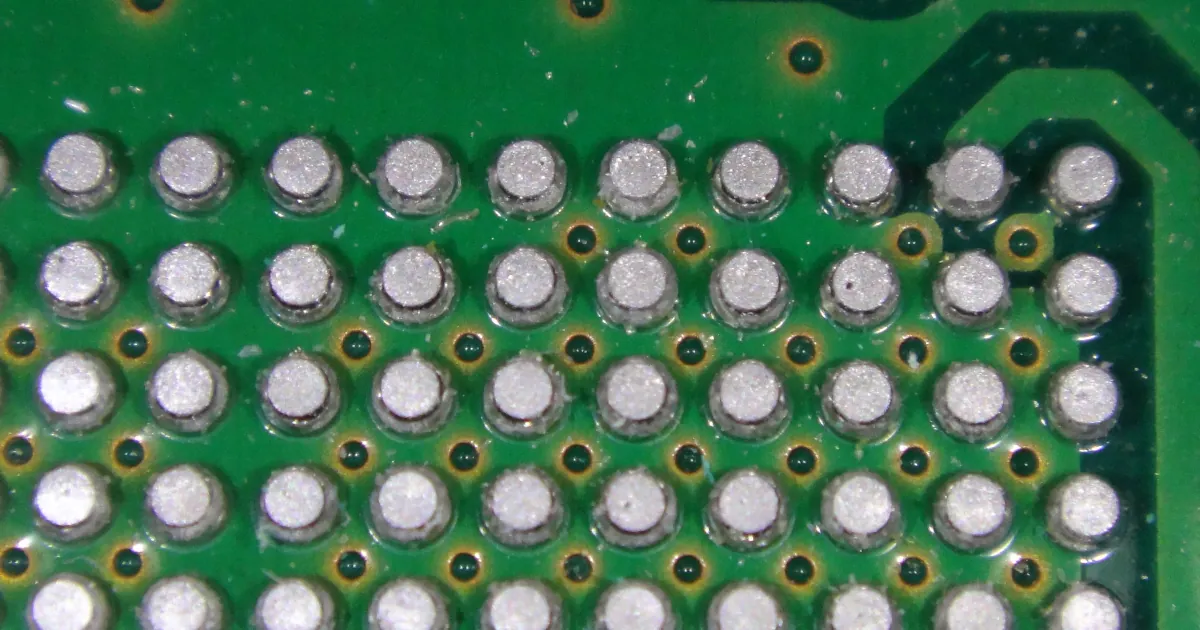

همانطور که قبلا اشاره شد چیپ های BGA تعداد زیادی پایه دارند که به علت  اینکه باید روی برد لحیم شوند به صورت توپی کوچک از قلع ساخته می شوند. ریبال کردن عملیاتی است که طی آن تمام این پایه ها کاملا پاک می شوند و پایه های جدیدی جایگزین می گردند. این پایه های جدید می توانند اتصال خوبی را در برد به وجود بیاورند و مشکل به وجود آمده را حل کنند.

هر گاه که اتصال یا ارتباط چیپ BGA به هر دلیلی با برد قطع شود نیاز است که عملیات ریبال انجام شود. حال سوال این جاست که که چه عواملی  باعث بر هم خوردن ارتباط چیپ BGA و برد می شود؟ در پاسخ باید گفت رطوبت، گرما، ریختن آب روی برد و یا فرسودگی برد می تواند باعث چنین پدیده ای شود. البته احتمالا  گرم شدن بیش از حد چیپ BGA عامل اصلی به وجود آمدن این مورد است. اگر چیپ BGA بیش از حد داغ شود این امر باعث ذوب شدن پایه های آن شده و در نهایت باعث قطع اتصال چیپ از برد می شود.

ریبال کردن چیپ های BGA عملی بسیار پیچیده است که به مهارت زیادی نیازمند است. همچنین ریبال کردن چیپ ها معمولا به تجهیزات حرفه ای و گران قیمتی نیاز دارد. ولی عمومی ترین ابزارهایی که برای ریبال کردن مورد نیاز است به شرح زیر می باشد:

میکروسکوپ و یا لوپ: یکی از ابزارهایی که برای پاک کردن و همچین پایه گزاری دوباره چیپ های BGA مورد نیاز واقع می شود لوپ یا میکروسکوپ است. این پایه ها عموما بسیار ریز هستند پس باید بتوان با ابزاری راحت تر آن ها را مشاهده کرد.

قلع کش یا ریبون قلع: باید بتوان با استفاده از قلع کش یا ریبون قلع پایه های قدیمی چیپ را پاک کرد تا پایه های جدید جایگزین شوند.

هویه: با استفاده  از هویه می بایست پایه های قدیمی را ذوب نمود.

روغن  لحیم: استفاده از روغن لحیم در هنگام ذوب قلع و جایگذاری پایه های جدید بسیار مفید و ضروری است.

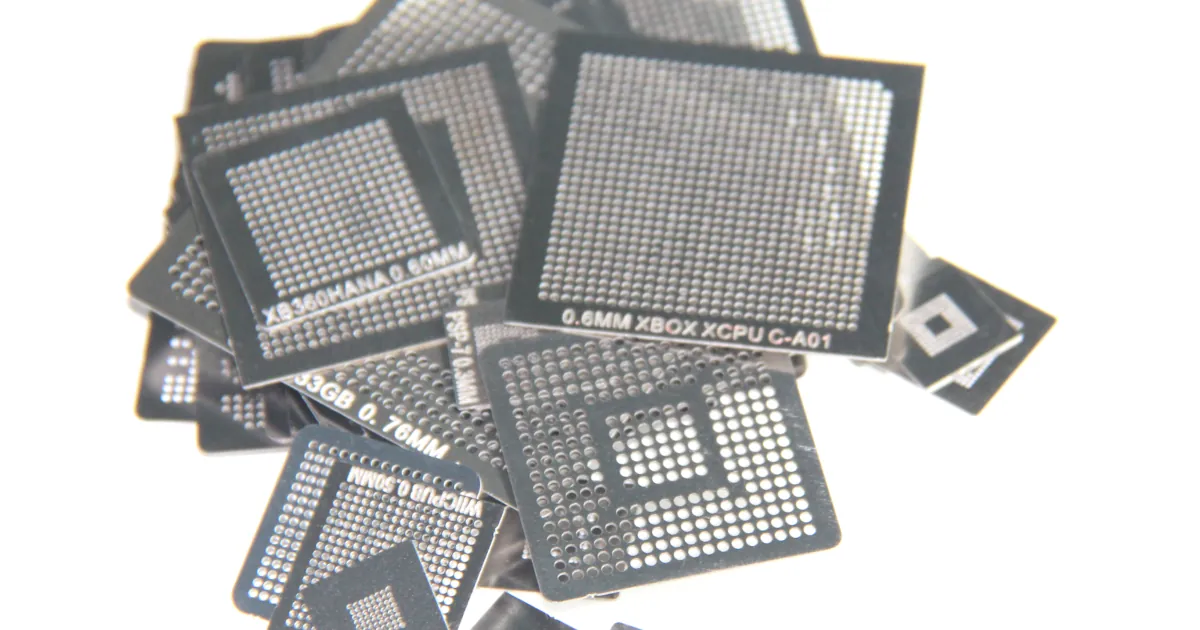

شابلون BGA: این شابلون ورقه ای فلزی است که با استفاده از آن می توان پایه های جدید چیپ را درست و در جای صحیح بازسازی کرد.
