بررسی تعمیز برد Z-sus تلویزیون پلاسما

تلویزیون های پلاسما به دلیل اینکه ساختار متفاوتی با تلویزیون های ال ای دی و اولد دارند، حاوی قطعاتی هستند که مخصوص این نوع از تلویزیون بوده و در انواع دیگر یافت نمی شوند. برد Y-sus که مخفف Z-sustain می باشد از این نوع قطعات است. این برد نقشی اساسی و بنیادی در ساختار تلویزیون های پلاسما بازی می کند و خرابی در آن باعث خلل در کارکرد تلویزیون می شود. تلویزیون های پلاسما به علت مصرف برق نسبتا بالا و تولید حرارت زیاد مستعد خرابی های بیشتری در بردهای خود هستند که برد Z-sus نیز از همین نقصان رنج می برد. در طی این مقاله سعی ما بر آن بوده است تا خرابی های شایعی که ممکن است در برد Z-sus تلویزیون های پلاسما به وجود می آید را مورد ارزیابی قرار داده و روش تعمیر آن ها را بررسی کنیم. برای مشاوره و تعمیر تلویزیون پلاسمای خود می توانید با "تعمیرافزار" مرکز تخصصی تعمیر تلویزیون در غرب تهران تماس حاصل فرمایید.

همانطور که اشاره شد عموما خرابی های برد Z-Sus  به علت گرمای زیاد درون تلویزیون های پلاسما اتفاق می افتد. به علاوه حمل و نقل، ضربه و فرسودگی قطعات می تواند از عوامل دیگر خرابی باشد. ولی در کل خرابی های برد Z-sus را می توان به سه دسته تقسیم کرد:

1. اتصال کوتاه درون مدار به علت سوختگی قطعات مانند ترانزیستورها

2. قطع شدن مدار به علت سوختگی قطعاتی مانند فیوز

3. لحیم شکستگی یا آسیب به برد

حال در یک برد Z-sus ممکن است یکی یا همه ی این انواع خرابی دیده شود که باید جداگانه مورد بررسی و تعمیر قرار گیرند.

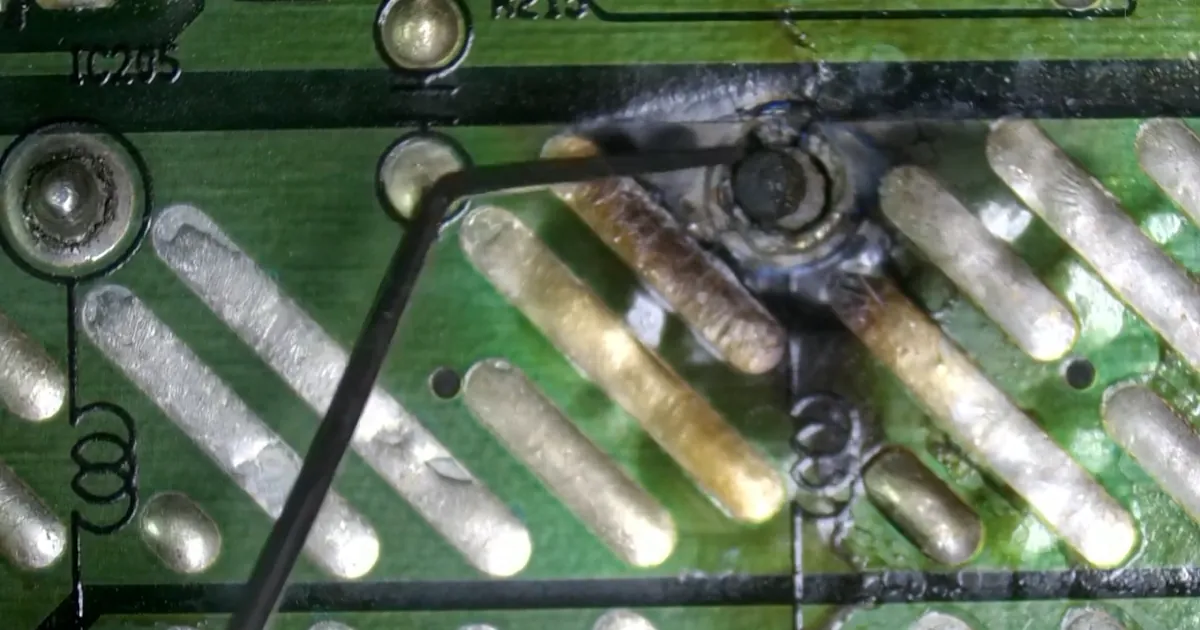

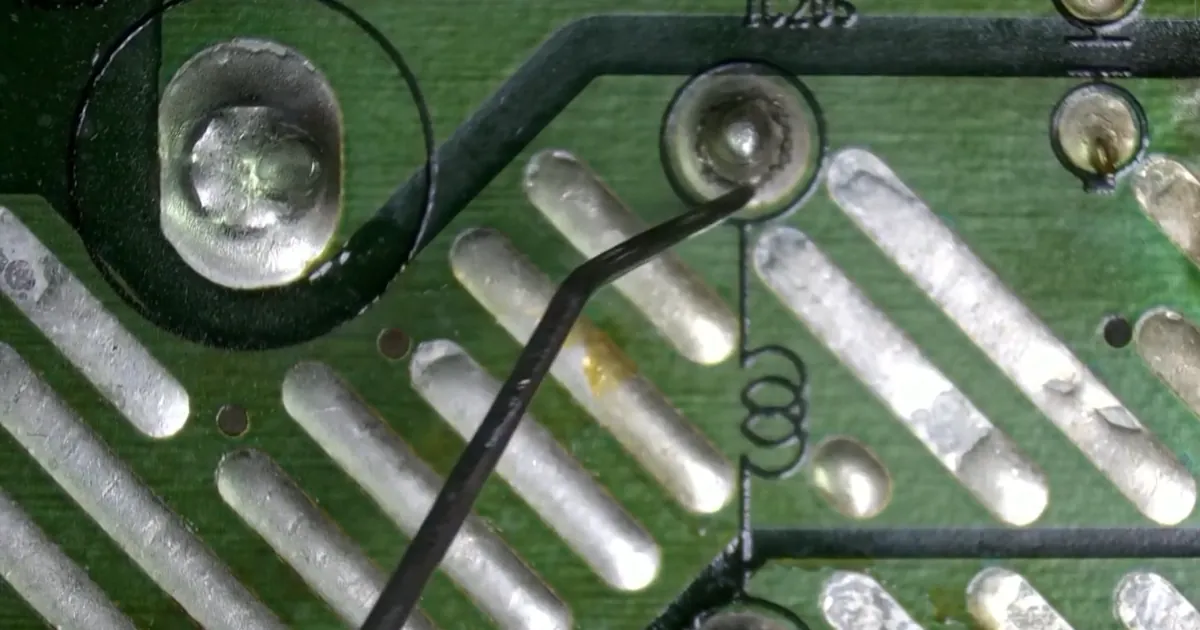

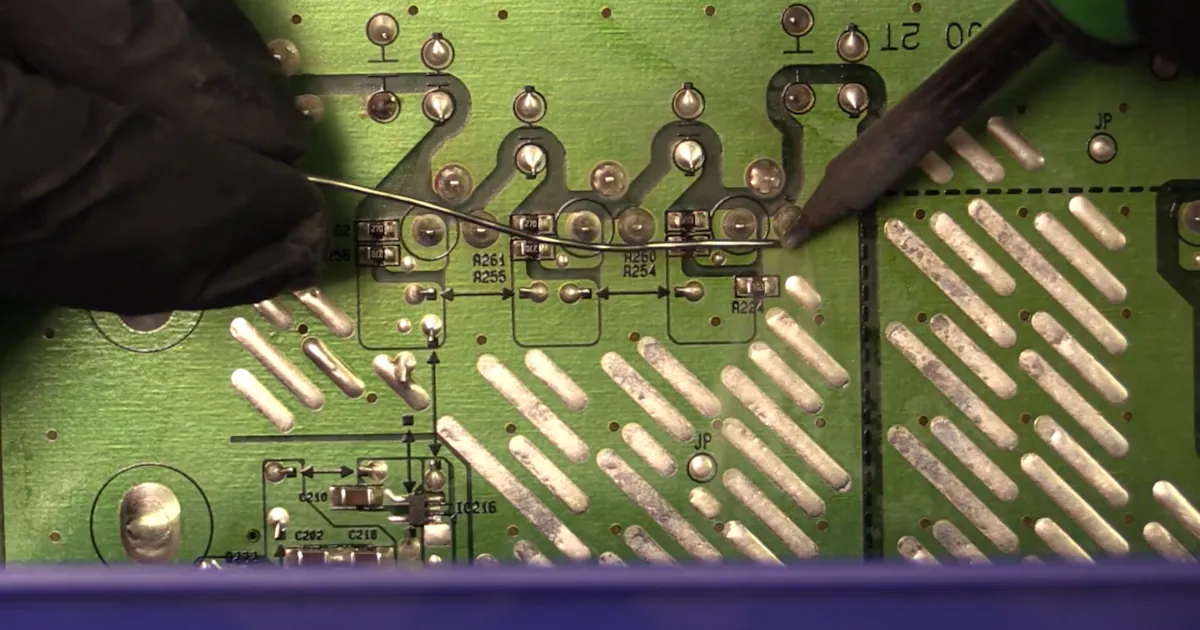

اولین راه که مسلما باید مورد دقت زیادی قرار گیرد بررسی دقیق ظاهری برد Z-sus است. خیلی از مواقع لحیم شکستگی در پایه های قطعات و همچنین سوختگی و آسیب به برد را می توان به راحتی با چشم تشخیص داد. پایه های لحیم شکسته معمولا خود را به صورت ترک خوردگی روی حباب فلز قلع نشان می دهند که می توان آن را به راحتی مشاهده نمود. برای اینکه این مشکل رفع شود بهتر است ابتدا روی نقطه مورد نظر را با روغن فلاکس آغشته نمایید سپس اندکی قلع را با استفاده از هویه ذوب نموده و در نقطه آسیب دیده اضافه کنید. این کار باعث می شود که بتوانید کل محدوده را به وسیله قلع کش بهتر تمیز کنید. بعد از اینکار با قلع کش همه قلع روی نقطه لحیم شکستگی را برداشته و سپس آن را لحیم کنید تا اتصالی جدید و سالم تشکیل شود.

به وسیله مولتی متر ترانززیستورها را خوب بررسی کنید تا از عدم اتصال کوتاه در آن ها اطمینان یابید. اگر درون هر کدام اتصال کوتاه پیدا شود نشان دهنده خرابی آن بوده و باید تعویض شود. برای اینکار ابتدا باید پیچی را که ترانزیستور را روی هیت سینک محکم کرده باز نمایید. سپس آن را از هیت سینک جدا نمایید. برد را به پشت برگردانده تا پایه های ترانزیستور را مشاهده کنید. به همان روش قبلی پایه ها را با روغن فلاکس آغشته کنید و اندکی قلع به پایه ها اضافه نمایید تا عمل قلع کشی راحت تر انجام شود. سپس با قلع کش قلع را پاک کرده و ترانزیستور را خارج نمایید. تا حد امکان برد را تمیز نموده و ترانزیستور جدید را جایگزین کنید. بهتر است قبل از اینکه ترانزیستور را روی هیت سینک محکم کنید خمیر سیلیکون قدیمی را پاک کرده و از خمیر جدید استفاده نمایید تا عمل خنک کردن ترانزیستور بدون نقص انجام شود.

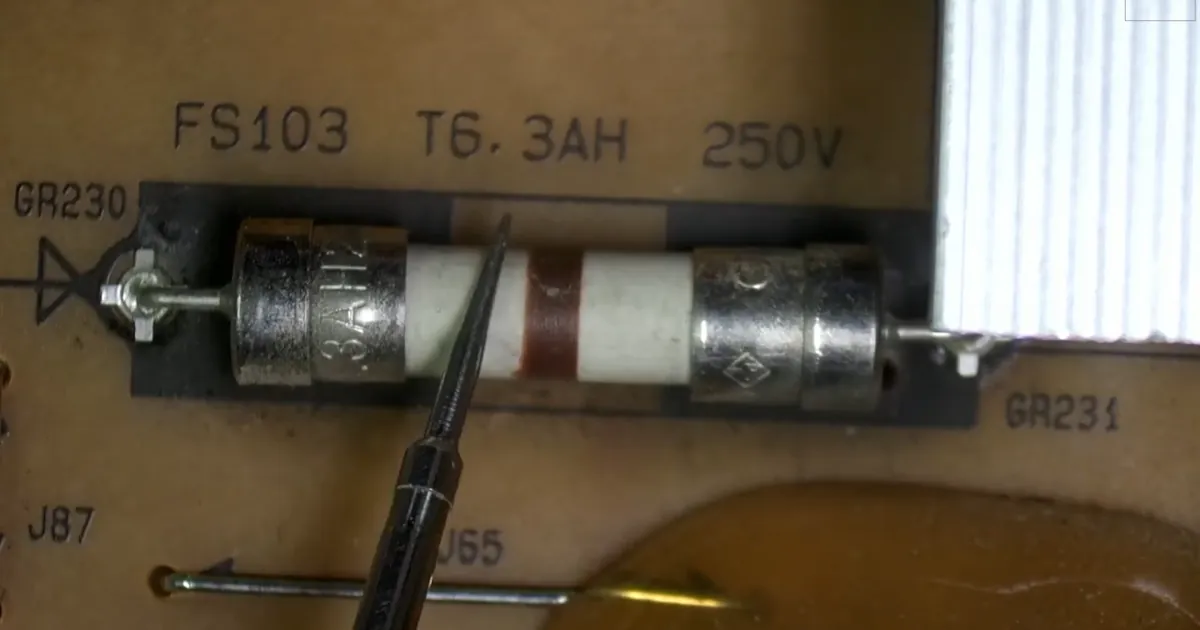

در نهایت فیوز برد را چک نمایید. در بسیاری از موارد خود فیوز مدار نیز قطع شده و مدار را از کار انداخته است. با استفاده از مولتی متر می توانید سلامت فیوز را بررسی نمایید. اگر نیاز است باید فیوز تعویض شود. برای مشاوره و تعمیر تلویزیون پلاسمای خود می توانید با "تعمیرافزار" مرکز تخصصی تعمیر تلویزیون در غرب تهران تماس حاصل فرمایید.
